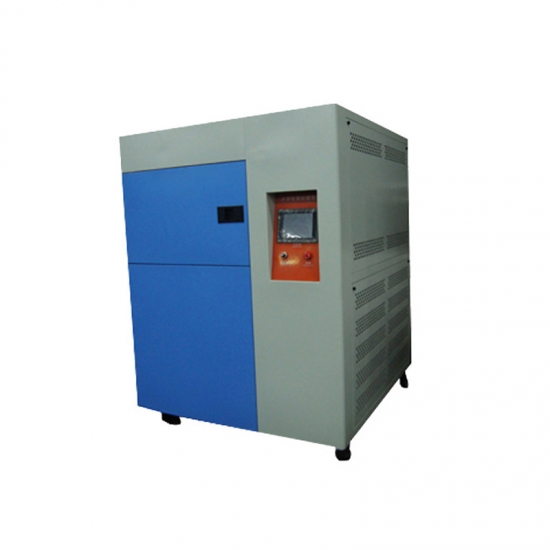

冷热冲击试验机 (两厢) GT-F56A
冷热冲击试验机 (两厢) GT-F56A
  • 产品品牌:

    杰斯特
  • 产品型号:

    GT-F56A
  • 交付周期:

    7-30 天
立刻咨询

冷热冲击试验机 (两厢) GT-F56A


产品介绍

简介:

冷热冲击试验机用途:电子电器零组件、金属、化学材料、自动化零部件、通讯组件、国防工业、航天工业、BGA、PCB基板、电子芯片IC、半导体陶瓷及高分子材料之物理性变化的理想测试工具


冷热冲击试验机特点

◆ 具有磁盘USB 记录功能,不需记录仪;

◆ 冷媒伺服阀流量演算控制.省电30%;

◆ 高温高湿测试防止结露、滴水技术行业居首;

◆ 低温工作状态,加热器不参与工作,通过PWM 技术控制调节制冷机组制冷剂流量和流向,对制冷管道、 冷旁通管道、热旁通管道三向流量调节,实现对工作室温度的自动恒定。此方式在低温工况下,可实现降低40%的能耗;

◆ 温度同步升降斜率控制(IEC68-2-56,68-2-30),不滴水、不结露;

◆ 制冷优点:传统设备低温控制方式:Ø 制冷压缩机启停控制温度(温度波动大、严重影响压缩机寿命,已淘汰的技术)Ø 制冷压缩机恒定运行+加热PID 控制(导致制冷量与加热相抵消实现温度动态平衡浪费了大量的电能)•新型PWM 冷控制技术实现低温节能运行:新型PWM 冷控制技术实现低温节能运行。



主要参数



尺 寸

吊 篮 尺 寸

内 部 尺 寸

外 部 尺 寸

容积(27L)

30x30x30(WxHxD)CM

40x45*40(WxHxD)CM

95x175x160(WxHxD)CM

容积(50L)

36x40x35(WxHxD)CM

46x55*45(WxHxD)CM

110x195x180(WxHxD)CM

容积(80L)

40x50x40(WxHxD)CM

50x65x50(WxHxD)CM

115x210(不含排气口,高约15CM)x190(WxHxD)CM

容积(100L)

50x50x40(WxHxD)CM

70x70x60(WxHxD)CM

130x220x200(WxHxD)CM

容积(150L)

50x60x50(WxHxD)CM

68x80x68(WxHxD)CM

138x222x200(WxHxD)CM

容积(225L)

60x75x50(WxHxD)CM

80x90x70(WxHxD)CM

148x220x220(WxHxD)CM

容积(400L)

82x60x80(WxHxD)CM

105x80x100(WxHxD)CM

175x210x250(WxHxD)CM



冲击温度范围

-40~+150℃

-50~+150℃

-70~+150℃

高温设定

-40℃~-0℃

-50℃~-10℃

-65℃~-10℃

低温设定

+60℃~+180℃

+60℃~+200℃

+60℃~+200℃

高温槽温度

设定范围

-55℃~-10℃

-75℃~-10℃

-75℃~-10℃

低温槽温度

设定范围

≦30秒

-50℃~+150℃

≦30秒

-65℃~+150℃

约需30秒

温度转换时间

30 分钟

30 分钟以上

30 分钟以上

高低温冲击

恒温时间

(传感器放置在单元出风口处)≤5 分钟

温度稳定时间

30min

30min

30min

温度恢复性能

﹢70℃→﹢200℃ ≤20min(指高温箱单独运转时的性能)

升温时间

﹢20℃→—20℃ ≤35min(指低温箱单独运转时的性能)

降温时间

≤±2℃量测SENSOR 置放点,离内箱壁内尺寸1/10 -------指空载,高温或低温箱单独运转时的性能。

温度均匀度

5KG 7.5KG 15KG

5KG 7.5KG 15KG

5KG 7.5KG 15KG

负载(塑胶IC)

 法国泰康       □  德国比泽尔       德国博客

压缩机选择

±0.5℃

功率及净重

D-A

D-B

D-C

D-A

D-B

D-C

D-A

D-B

D-C

KW

17.5

19.5

21.5

18.5

20.5

23.5

21.5

24.5

27.5

KG

850

900

950

900

950

1000

1050

1150

1250

电压

(1)AC380V  50Hz 三相四线+保护地线



性能指标

环境温度为+28℃、相对湿度≤85%、试验箱内无试样(另有说明的除外)

测试环境条件



测试方法

GB/T 5170.2-1996温度试验设备

满足的试验标准

冷轧钢板静电双面喷塑,颜色为欣宝标准色1.5MM(四脚部分2MM)

结构特征

(1)内壁:SUS304 不锈钢板厚度2.0mm
(2)底板结构:采用SUS304 不锈钢板全焊接底板,无逢焊接完成;
(3)内置加强件,便于用户测试支架固定。
(4)绝热材料:硬质聚氨酯泡沫+超细玻璃纤维
(5)试验箱样品吊篮承重能力:50kg
冷热冲击试验机结构特征

保温围护结构

单开门,铰链在左边(面对箱体时)          1套

试验区门

加热器控制方式:无触点等周期脉冲调宽,SSR(固态继电器)

加热器

常温曝露:离心式              1台

循环风机

气缸: ●低温/高温曝露用         各2台

驱动装置

二部份主体结构,翻板式控制;箱体承重≥50 Kg

主体结构

原装进口优质硅胶密封条

密封装置

带有内部加热器玻璃表面有电子加热可以防止水的冷凝和结霜。

试验门观测窗

可活动吊篮一个,承重40 Kg,吊篮可通过软件手动控制在冷区或热区

试验箱吊篮

启动吊篮切换

试验方式

门上箱内装有高效长寿飞利蒲5W灯一支

照明灯

采用万向多功能滑轮移动调整摆放位置与强力螺栓固定位置

机台脚轮

报警指示灯一个

报警指示灯



制冷系统

高温机:R404A(臭氧耗损指数为0)低温机:R23(臭氧耗损指数为0)

制冷剂

翅片管式风冷换热器或水冷

冷凝器

不锈钢钎焊板式换热器

蒸发器

热力膨胀阀、毛细管

节流装置

控制系统根据试验条件自动调节制冷机的运行,具有冷媒伺服阀流量演算控制

制冷机控制方式

水流量调节阀

基本回路



电气控制系统



冷热冲击试验机电气控制系统
